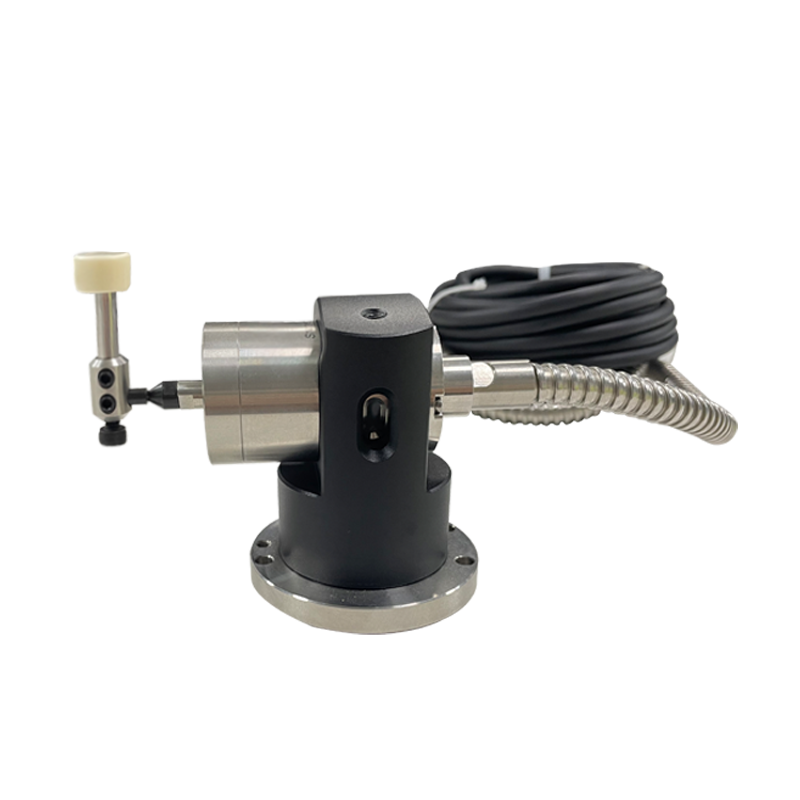

五向接触式对刀仪是一种用于数控机床上的高精度测量设备，主要用于测量和校正刀具的位置。与传统的单向对刀仪相比，五向接触式对刀仪能够提供更加全面和精确的刀具位置信息，从而提高加工效率和加工质量。
五向接触式对刀仪的工作原理可以分为以下几个步骤：
-
机械触发：对刀仪包含一个精密的触头，当刀具接触到这个触头时，会触发内部的机械结构。这种机械结构通常是微动开关或类似机制，能够检测到极微小的位移。
-
信号产生：机械触发后，对刀仪生成一个电信号。这个信号表示刀具已经接触到对刀仪的测量点。
-
信号传输：生成的电信号随后被传输到数控机床的控制系统。控制系统会解读这个信号，以确定刀具的确切位置。
-
位置计算与校正：数控系统根据信号计算出刀具的位置，包括刀尖的高度、直径等信息。然后，系统会自动调整刀具位置，确保加工过程中的精度。
-
重复性和精度：五向接触式对刀仪能够提供高重复性和精度的测量结果，这对于保证加工质量和减少废品非常重要。
五向测量的优势
五向接触式对刀仪相较于单向对刀仪，具有以下优势：
- 多方向测量：能够测量刀具在五个方向上的位置，包括X、Y、Z轴以及两个旋转方向，提供更全面的刀具位置信息。
- 高精度：能够提供高精度的测量结果，确保加工过程中的精度。
- 自动补偿：能够自动补偿刀具磨损和热变形，提高加工效率和加工质量。
应用场景
五向接触式对刀仪广泛应用于各种数控机床，包括车床、铣床等，尤其适用于需要高精度加工的应用。通过使用五向接触式对刀仪，可以大大提高加工效率，减少因刀具设置不当而产生的错误。
结论
五向接触式对刀仪通过机械触发、信号产生、信号传输、位置计算与校正等步骤，实现对刀具位置的高精度测量和校正。其多方向测量和自动补偿功能，使其成为现代数控机床加工中不可或缺的部分。
